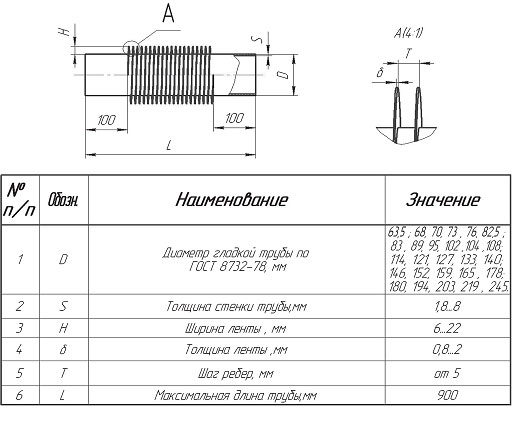

Габаритный чертеж трубы оребренной.
|
Изготавливаем оребренные трубы с параметрами: |
|
|
Наименование |
Значение |
|
Диаметр оребряемой трубы, мм |
22÷219 |
|
Толщина стенки трубы, мм |
3÷12 |
|
Высота ребра после приварки, мм |
5÷28 |
|
Толщина ленты, мм |
0,8÷2,5 |
|
Шаг оребрения, мм |
3÷30 |
|
Максимальная длина оребряемой трубы, м |
9,5 |
ОБЩИЕ СВЕДЕНИЯ
Труба оребрённая применяется в теплообменниках (теплоутилизаторы, подогреватели, калориферы, экономайзеры, конденсаторы воздушного охлаждения, продуктовые змеевики) в энергетике, нефтеперерабатывающей, химической и других отраслях промышленности.
особенности

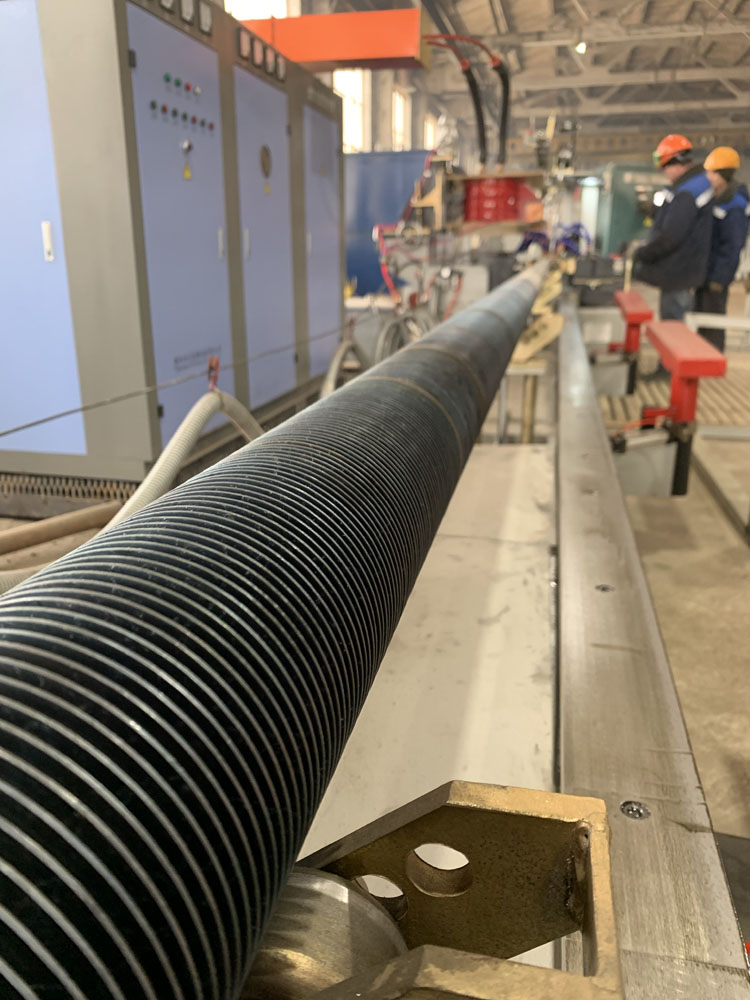

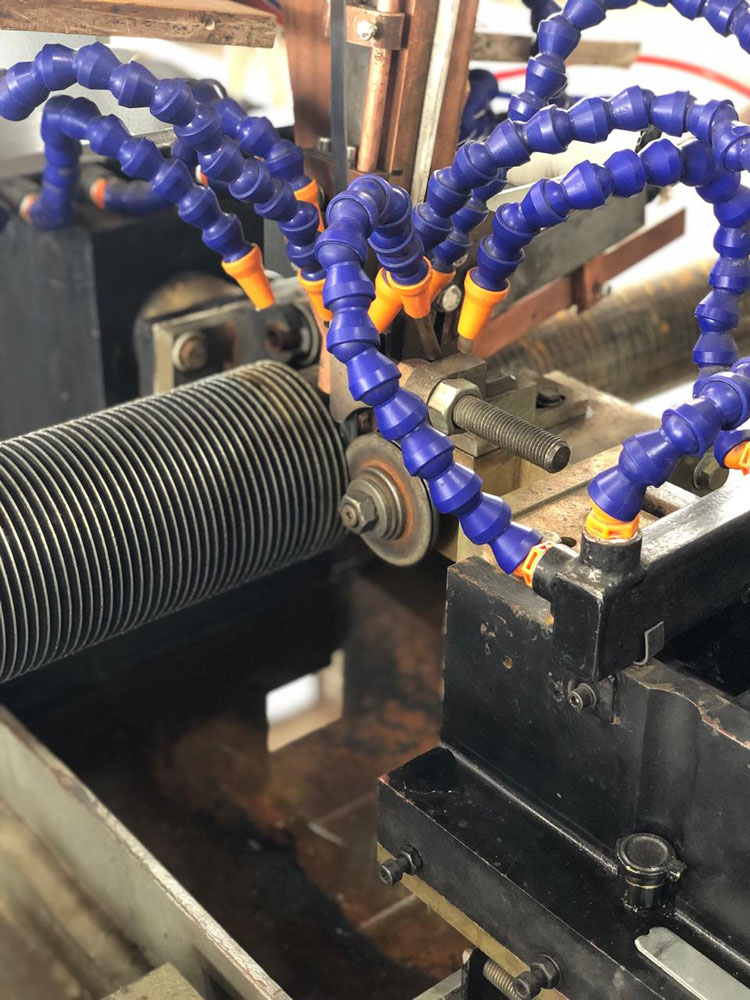

Оребрение производится посредством прикорневой высокочастотной сваркой непрерывным швом ленты к трубе. Благодаря этому изделие приобретает ряд особенностей:
- увеличение коэффициента теплопередачи до 50 %;
- увеличение ресурса работы поверхности нагрева в 2-3 раза;
- снижение общего веса теплообменников на 30…40 %;
- снижение расхода труб на 50 % по сравнению с гладкими трубами.
Сочетание материалов для оребрения труб.
|
№ п/п |
Марка стали |
|
|
|
Трубы |
Ленты |
|
1 |
10 |
0,8 |
|
2 |
20 |
0,8 кп |
|
3 |
09Г2С |
0,8 пс |
|
4 |
10Г2 |
10 |
|
5 |
12Х1МФ |
10 кп |
|
6 |
12МХ, 15ХМ, 08Х18Н10Т, 08Х18Н12Т, 12Х18Н12Т |
10 пс |
|
7 |
12Х1МФ, 12МХ, 15ХМ |
12Х1МФ |
|
8 |
08Х18Н10 |
08Х18Н10Т |
|
9 |
08Х18Н10Т |
08Х18Н10 |
|
10 |
08Х18Н12Т, 12Х18Н12Т, 12Х18Н10Т |
08Х18Н10Т |
