ДАТЧИК УРОВНЯ ЖИДКОСТИ ДУЖ-1М

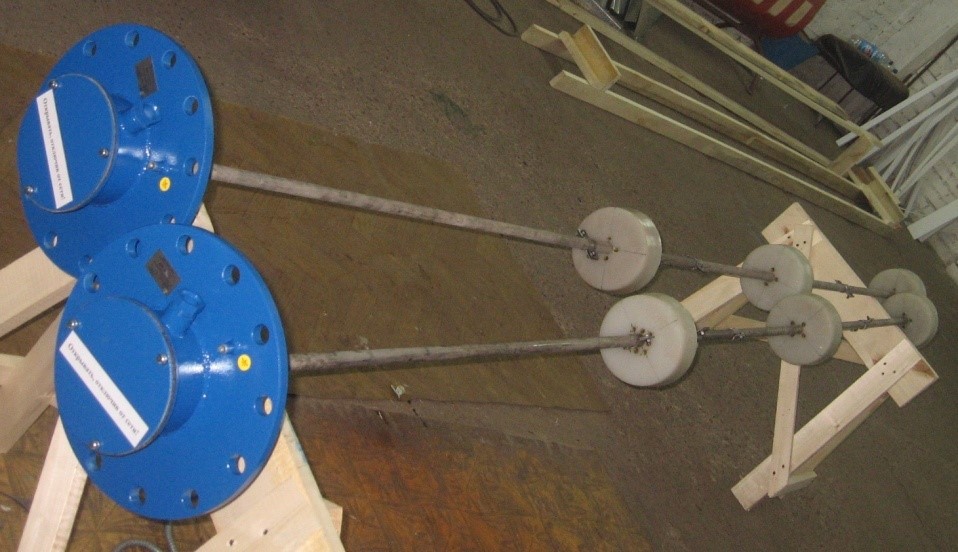

Общий вид ДУЖ-1М.

ОБЩИЕ СВЕДЕНИЯ

Датчик уровня жидкости ДУЖ-1М — это высоконадежный прибор дискретного действия, предназначенный для контроля уровня жидкости и уровня раздела двух несмешивающихся сред (например, «нефть-вода» или «нефть-газ») в различных технологических аппаратах. Производство данного сигнализатора уровня жидкости осуществляется АО «Нефтемаш» в соответствии со строгими техническими условиями, что гарантирует его стабильную работу в условиях нефтегазодобычи и переработки. Заказывая ДУЖ-1М напрямую от производителя, вы получаете прибор, точно настроенный под ваши задачи, с полным пакетом документации и сервисной поддержкой.

Назначение и ключевые преимущества датчика ДУЖ-1М

ДУЖ 1 выполняет две основные задачи:

Контроль уровня одной жидкости в резервуаре или аппарате.
Отслеживание уровня раздела фаз двух жидкостей с разной плотностью.

Это делает его незаменимым для использования в сепараторах, отстойниках, емкостях подготовки нефти и других аппаратах. Его ключевые эксплуатационные преимущества:

Надежность и долговечность: Срок службы прибора составляет 6 лет.
Взрывозащищенное исполнение: При совместной работе с искробезопасным вторичным прибором ДУЖ-1М может использоваться во взрывоопасных зонах.
Широкий диапазон эксплуатации: Рабочая температура среды от +5 до +70 °C, окружающего воздуха — от -60 до +55 °C. Рабочее давление — до 1,6 МПа (16 кгс/см²).
Адаптивность: Прибор может контролировать до 5 независимых уровней с помощью сухих контактов, что позволяет создавать гибкие системы сигнализации и блокировки.

Контроль уровня жидкости и уровня раздела двух несмешивающихся жидкостей осуществлляется посредством выдачи дискретного электрического сигнала в различных технологических аппаратах.

При совместной работе ДУЖ-1М с вторичным прибором с искробезопасными входами существует возможность использования в аппаратах со взрывоопасной средой.

Параметры рабочей среды:

температура окружающего воздуха,°С	от минус 60 до +55
относительная влажность окружающего воздуха при 20° С, %	80
рабочая среда - сырая нефть с содержанием сероводорода, %, не более	0,2
диапазон температуры рабочей среды, °С	+5...+70
- рабочее давление среды, МПа (кгс/см²), не более	1,6 (16)

Основные технические характеристики

Датчик уровня жидкости в резервуаре ДУЖ-1М — это поплавковый сигнализатор. В зависимости от плотности контролируемой среды (нефть, вода, газ) используются поплавки с разной плотностью (0,55–0,65 г/см³ для раздела «нефть-газ» и 0,92–0,94 г/см³ для раздела «нефть-вода»).

№ п/п	Параметр	Значение
1	Тип выходного сигнала	Сухой контакт
2	Число контактов	до 5
3	Количество контролируемых уровней	до 5
4	Диапазон измерений значений уровня, мм	200…2600
5	Дифференциал срабатывания, мм	50
6	Основная допустимая погрешность срабатывания, мм	±10
7	Плотность поплавка на разделе «нефть-газ», г/см³	0,55…0,65
8	Плотность поплавка на разделе «нефть-вода», г/см³	0,92…0,94
9	Срок службы, лет	6
10	Допустимый ток через контакт, А, не более	0,25
11	Рабочее напряжение, В, не более	30

Конструктивные исполнения изделия

Прибор изготавливается в различных исполнениях, отличающихся количеством контролируемых уровней (от 2 до 4), условным проходом фланца (Ду 200 или 300 мм), диаметром поплавка и, главное, длиной. Стандартная длина ДУЖ варьируется от 1600 до 3000 мм, что позволяет подобрать решение под геометрию конкретного аппарата. Подробные габариты и масса для каждого типоисполнения приведены в технической таблице.

В зависимости от количества и диапазона контролируемых уровней и длины датчика, ДУЖ-1М имеет несколько исполнений, приведенных в таблице.

Таблица – Исполнения ДУЖ-1М.

№ п/п	Исполнение	Кол-во контролируемых уровней раздела фаз		Ду,мм, усл. Проход присоед. фланца	Диаметр поплавка, мм	Высота поплавка, мм	Длина, мм	Масса, кг, не более
№ п/п	Исполнение	«нефть-газ»	«нефть-вода»	Ду,мм, усл. Проход присоед. фланца	Диаметр поплавка, мм	Высота поплавка, мм	Длина, мм	Масса, кг, не более
1	ДУЖ-1М	3 3	2	200	180	65	2800	25,5
2	-01
3	-02
4	-03		2				3000	26,0
5	-04
6	-05
7	-06
8	-07	4	-				1600	22,8
9	-08						1700	23
10	-09						1800	23,1
11	-10						1900	23,3
12	-11						2400	23,9
13	-12						2400	23,9
14	-13						2500	24,1
15	-14						2800	25,5
16	-15						2900	25,8
17	-16	-	3
18	-17	4	-
19	-18	-	3				2800	25,5

ЗАДАЧИ, ВЫПОЛНЯЕМЫЕ «ДУЖ-1М»

1) Контроль уровня жидкости.

2) Отслеживание уровня раздела двух несмешивающихся жидкостей в различных технологических аппаратах.

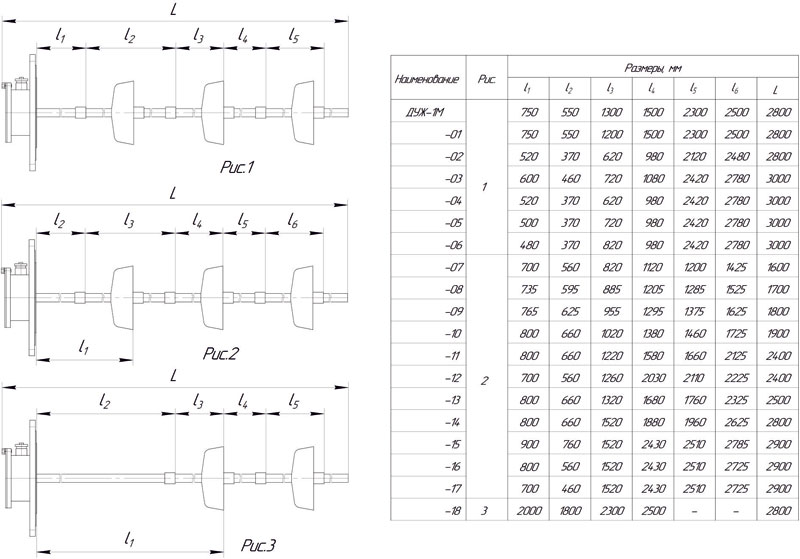

Таблица габаритных размеров ДУЖ-1М.


Почему стоит заказать ДУЖ-1М у производителя АО «Нефтемаш»?

Прямые поставки без посредников: Вы получаете оптимальную цену и контроль над сроками изготовления.
Изготовление под заказ: Мы производим датчик уровня жидкости ДУЖ-1М нужной вам длины (L) и с требуемым количеством точек контроля (до 5), в соответствии с предоставленными данными.
Гарантия качества: Все изделия выпускаются в рамках сертифицированной системы менеджмента качества ISO 9001. Предприятие имеет разрешения Ростехнадзора и сертификаты ТР ТС.
Комплексный подход: Как завод-изготовитель полного цикла, мы можем поставить сигнализатор уровня жидкости, а также оказать поддержку при его интеграции в существующую систему автоматизации, выполнить шеф-монтаж и пусконаладку.

Для оформления заказа на датчик уровня жидкости ДУЖ-1 или получения подробной технической консультации свяжитесь с нашими специалистами. Мы подготовим коммерческое предложение с учетом ваших технических условий.
