УСТРОЙСТВО ЭЛЕКТРОИСПОЛНИТЕЛЬНОЕ РЕГУЛИРУЮЩЕЕ ВЗРЫВОЗАЩИЩЕННОЕ УЭРВ-1М

Сертификат соответствия N№ С- RU.HO05.B.0023
Разрешение Ростехнадзора РРС 00-33815

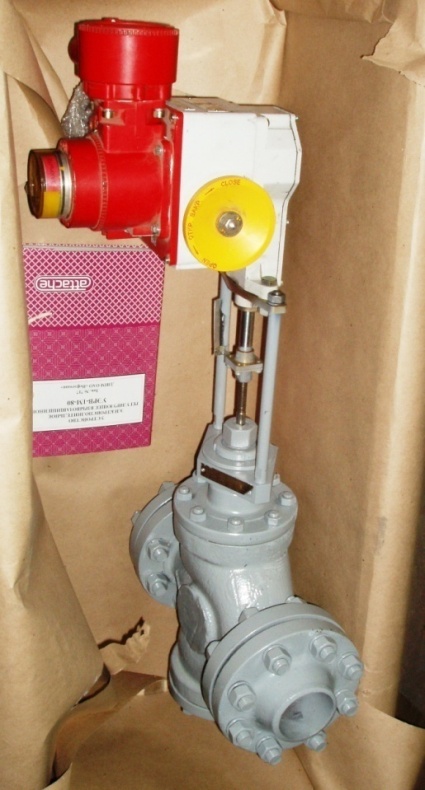

Общий вид УЭРВ-1М.

ОБЩИЕ СВЕДЕНИЯ
Устройство предназначено для поддержания на заданном уровне параметров раз- личных технологических процессов на установках подготовки нефти, сборных пунктах, товарных парках, объектах внутрипромыслового транспорта нефти и газа, насосных стан- циях путем автоматического открытия и закрытия регулирующих органов по сигналам управляющих устройств. Устройство предназначено для эксплуатации во взрывоопасных зонах помещений всех классов и наружных установок, расположенных под навесами со- гласно ПУЭ.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

N№
п/п
Исполнение
УЭРВ
Тип регулирующего
клапан
Ду, мм Габаритные размеры, мм
длина ширина высота
1 1М-25
1М-А25
25с48нж 25нж48нж 25 355 400 920
2 1М-50
1М-А50
50 300 405 1230
3 1М-80
1М-А80
80 380 1390
4 1М-100
1М-А100
100 430 430 1565
5 1М-150
1М-А150
150 550 550 1650
6 1М-200
1М-А200
200 650 650 1940


ОСОБЕННОСТИ «УЭРВ-1М ».

Условия эксплуатации должны соответствовать исполнению У, УХЛ по ГОСТ 15150-69. Категория размещения 2 по ГОСТ 15150-69.

Эксплуатируется в умеренно-холодном климатическом районе II4 по ГОСТ 16350-80.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

N№ п/п Параметр Исполнение
1М-
25
1М- А25
1М-
50
1М- А50
1М-80
1М- А80
1М-
100
1М- А100
1М-
150
1М- А150
1М-200
1М- А200
1 Диаметр условного прохода, Ду, мм 25 50 80 100 150 200
2 Коэффициент пропускной способности,
Кv, т/ч
16 63 160 250 500 1000
3 Полный ход штока, мм 16 25 40 60 100
4 Время полного хода штока, с
5 Номинальное усилие на штоке, Н (кгс) 6300(630)
6 Допускаемая погрешность хода штока,
%
не более

±4
7 Протечка в затворе, % от Kv, не бо- лее 0,1
8 Давление рабочей среды, МПа (кгс/ см2). 6,3(63)
9 Условия эксплуатации:
- температура окружающей среды, °С;
- относительная влажность воздуха, %;
- атмосферное давление, кПа (мм. рт.ст.).

минус 40… +50
95±3
84…106,7(630…800)
10 Размер частиц мех. примесей в рабо- чей
среде, мкм не более
70
11 Показатели надежности, лет :
- средняя наработка на отказ, ч;
- установл-ная безотказная наработ- ка, ч;
- средний срок службы;
- установленный срок службы;
- среднее время восстановления работоспособного состояния.

1000
1000
8
3
4
12 Масса, кг, не более 90 105 140 160 255 410

uerv1m chertezh.jpg

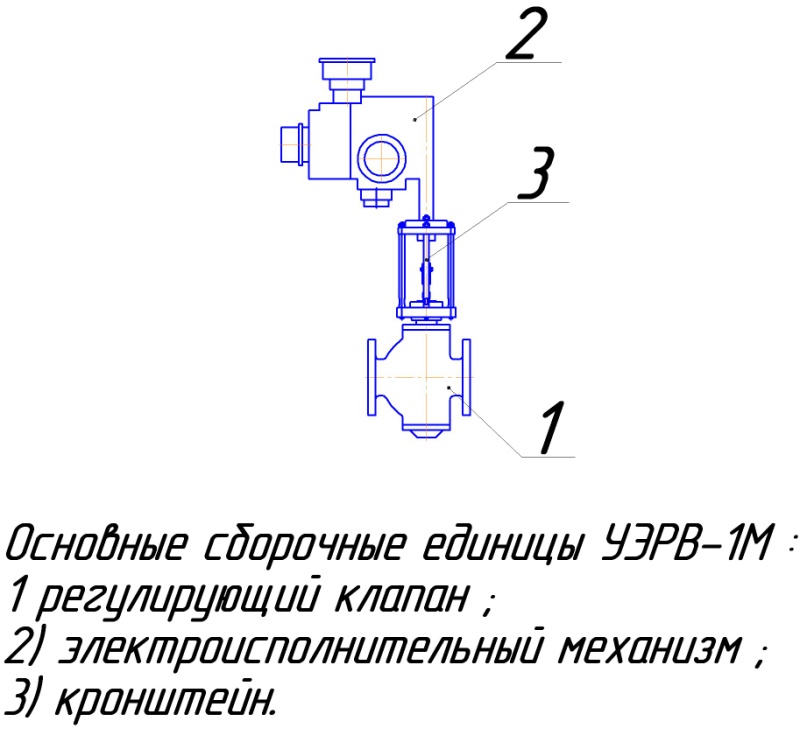

Габаритный чертеж УЭРВ-1М.
