УСТАНОВКА ДОЗИРОВАНИЯ ХИМИЧЕСКОГО РЕАГЕНТА УДХ, БДР, БР

Сертификат соответствия N№ С- RU.AB67.00797
Разрешение Ростехнадзора РРС 41-00150

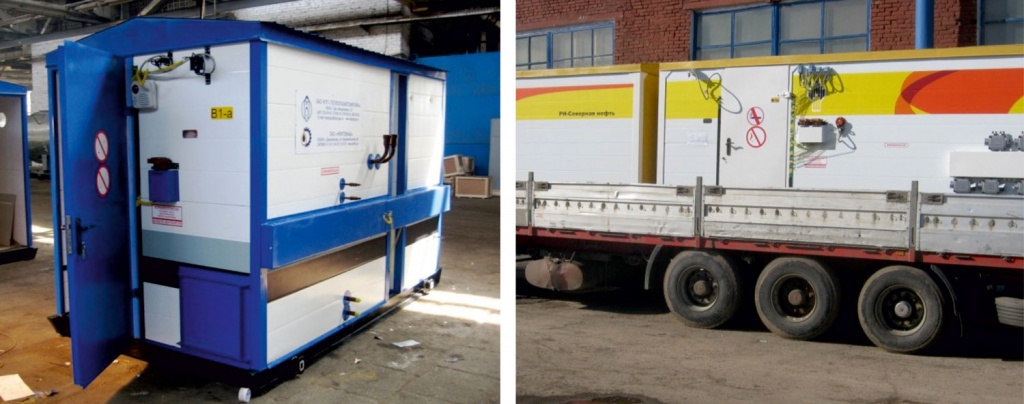

Общий вид БДР.

ОБЩИЕ СВЕДЕНИЯ

Блок дозирования реагента БДР предназначен для приема, хранения и дозированного ввода химических реагентов в сырьевые трубопроводы и другие технологические установки нефтегазодобывающих предприятий.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ

По заказу возможно изготовление УДХ, БР, БДР в любой другой конфигурации (количество насосов, подача, давление, объем емкости).

особенности «БДР»

Условия эксплуатации  должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Класс технологического помещения В-1а.

Основные технические данные

№ п/п

Параметр

Значение

БДР-2-2,5

БДР-3

БДР-2

БДР-1

1

Рабочее давление нагнетания реагента, не более, МПа (кгс/см2)

10 (100)

10 (100)

10 (100)

10 (100)

2

Максимальная подача одного насоса, л/ч

10

10

10

10

3

Количество дозировочных насосов, шт:

- рабочих

- резервных

1

1

2

1

1

1

1

-

4

Объем технологического бака, м3

2,5

2,0

2,0

2,0

5

Количество технологических баков, шт

1

1

1

1

6

Масса, кг, не более

3200

3200

3000

2800

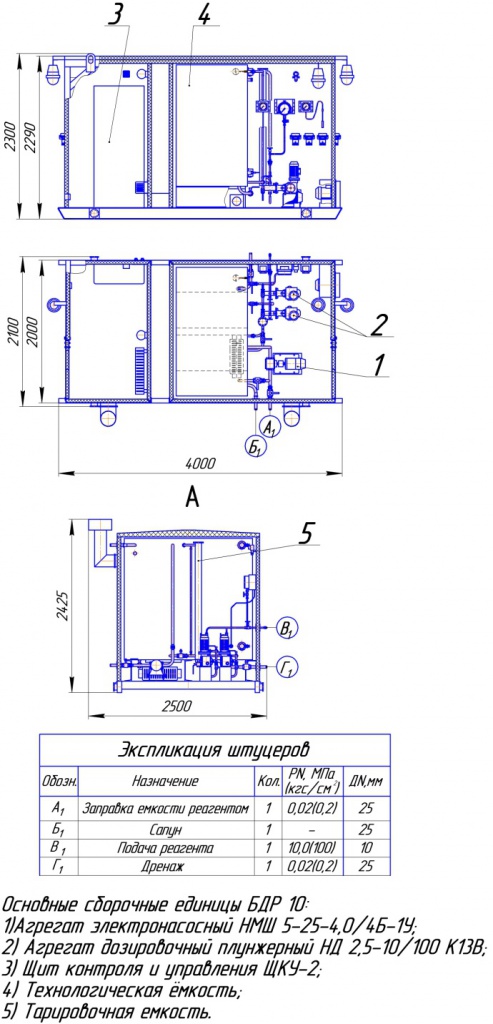

Габаритный чертеж БДР-10.

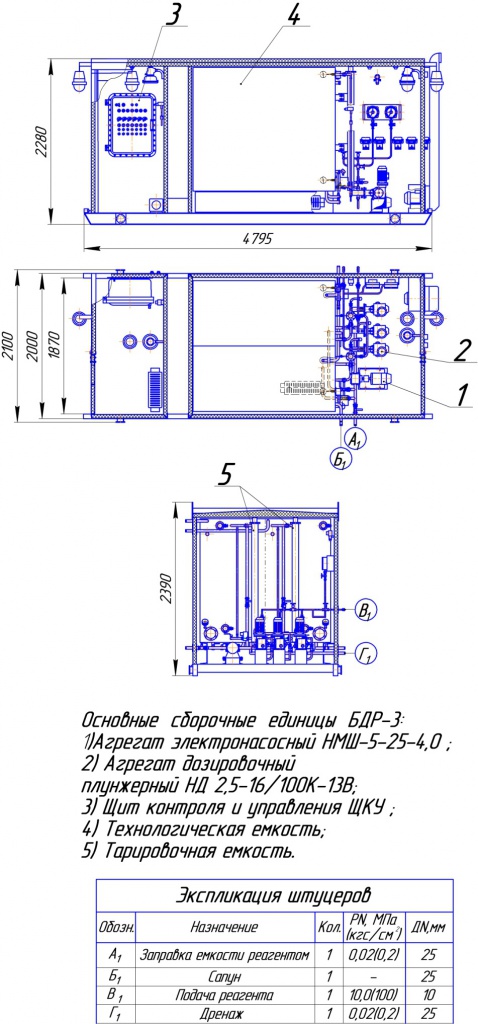

Габаритный чертеж БДР-3.

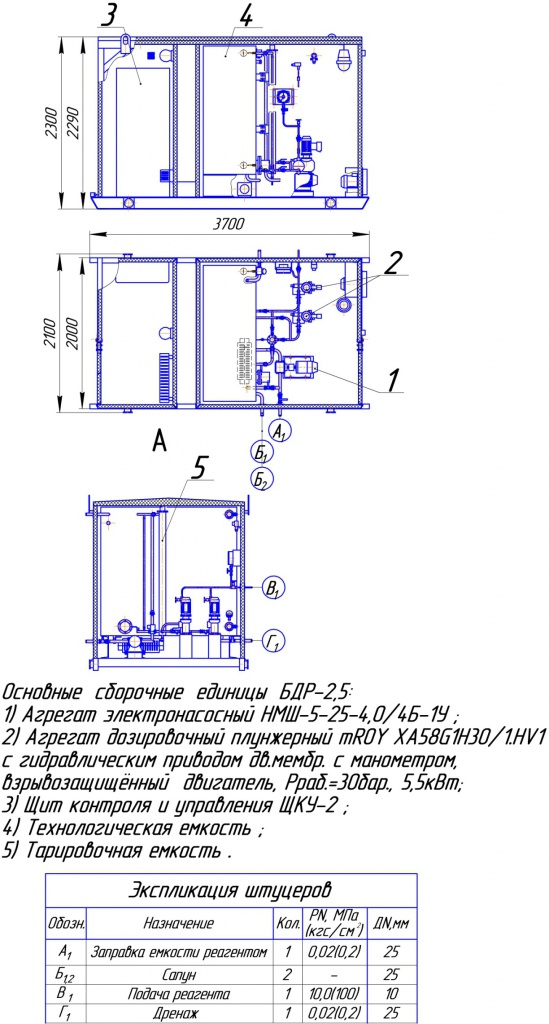

Габаритный чертеж БДР-2,5.

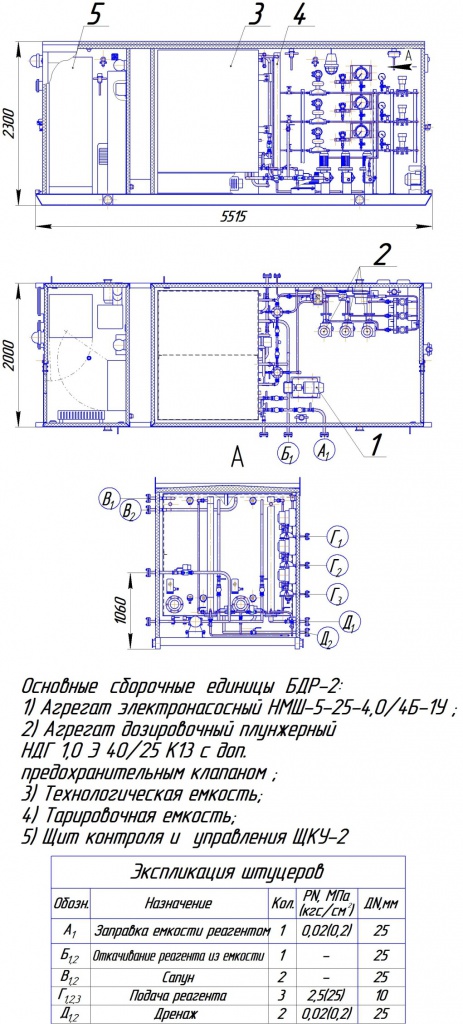

Габаритный чертеж БДР-2.

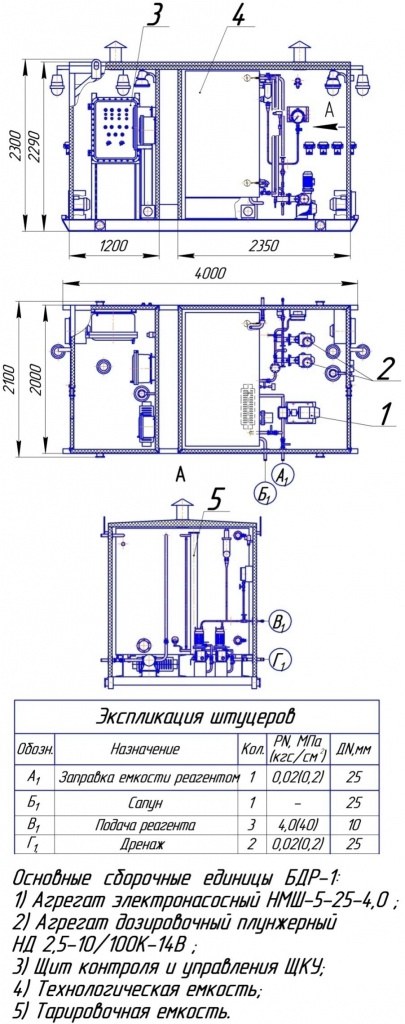

Габаритный чертеж БДР-1.
