БЛОК ДОЗИРОВАНИЯ РЕАГЕНТА БДР-2

Сертификат соответствия N№ С- RU.AB67.00797
Разрешение Ростехнадзора РРС 41-00150

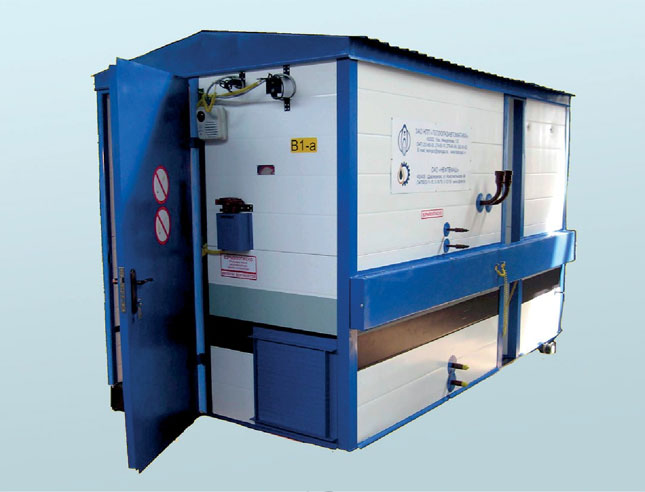

Рис.109 Общий вид БДР-2.

ОБЩИЕ СВЕДЕНИЯ
Блок дозирования реагента БДР-2 предназначен для приема, хранения и дозирован- ного ввода химических реагентов в сырьевые трубопроводы и другие технологические установки нефтегазодобывающих предприятий.

ИСПОЛНЕНИЯ ИЗДЕЛИЯ
БДР-2 изготавливается в одном исполнении.

ОСОБЕННОСТИ «БДР-2»
Условия эксплуатации должны соответствовать исполнению У по ГОСТ 15150-69. Категория размещения 1 по ГОСТ15150-69.
Класс технологического помещения В-1а.
Класс аппаратурного помещения невзрывоопасное.

ОСНОВНЫЕ ТЕхНИЧЕСКИЕ ДАННЫЕ

N№ п/п	Параметр	Значение
1	Рабочее давление нагнетания реагента, не более, МПа (кгс/см2).	1,0(100)
2	Максимальная подача одного насоса, л/ч	40
3	Количество дозировочных насосов, шт:	2
	- рабочих;
	- резервных.	1
4	Объем технологического бака, м3	2,0
5	Количество, шт.:	2
	- технологических баков;
	- тарировочных баков.	2
6	Потребляемая мощность, кВт	16
7	Масса , кг, не более	3500

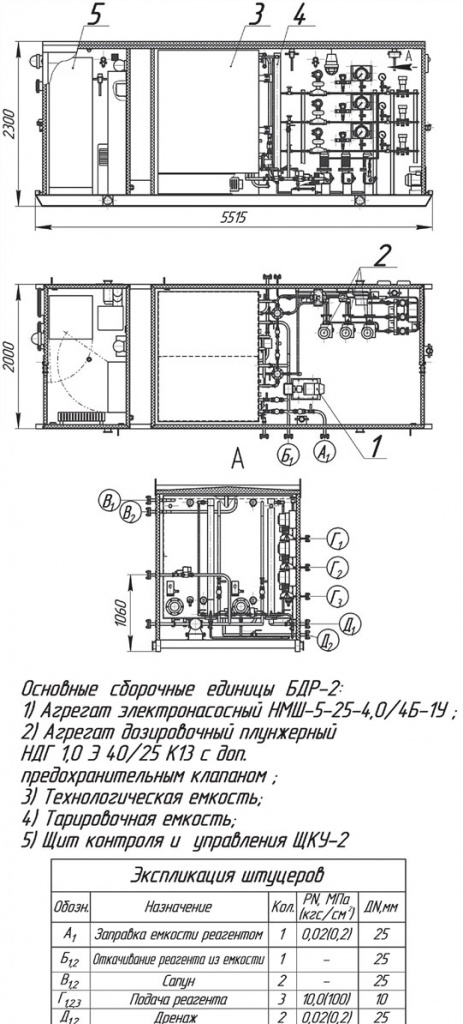

Рис.110 Габаритный чертеж БДР-2.
