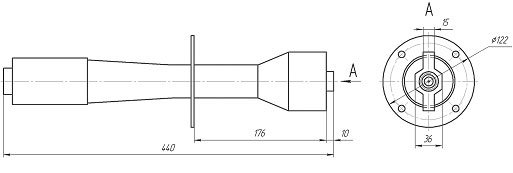

Габаритный чертеж горелки инжекционной НУС-0,1.01.14.000.
ОБЩИЕ СВЕДЕНИЯ
Горелка инжекционная предназначена для сжигания попутного нефтяного газа на устьевых нагревателях типа НУС-0,1 или УН.
Горелка может использоваться на иных объектах (устьевых нагревателях УН-0,2, путевых подогревателях ППТ-0,2Г и т.п.) для сжигания природного, нефтяного или сжиженного – углеводородного газа.
особенности
Условия эксплуатации должны соответствовать исполнению УХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.
Сертифицирована как составная часть подогревателя.
Основные технические данные
|
№ п/п |
Параметр |
Значение |
|
1 |
Тип горелочного устройства |
Инжекционное, среднего давления |
|
2 |
Тепловая мощность, ккал/ч |
67000 |
|
3 |
Теплопроизводительность, м3/ч., в пределах. |
3,4..9,6 |
|
4 |
Давление газа, МПа (кгс/см2): -максимальное; -номинальное. |
0,068(0,68) 0,0087(0,087) |
|
5 |
Топливо: -наименование; -теплота сгорания, МДж/м3, в пределах. |
природный или попутный нефтяной газ 35…60 |
|
6 |
Масса, кг, не более |
2,6 |
