16.01.2018

Освоено новое производство

Освоено производство блока станции азотного пожаротушения БСАП (в дальнейшем по тексту – блок) с площадкой ресиверов.

Блок предназначен для обеспечения азотного объемного тушения пожара при возгорании нефти (газового конденсата) в закрытых объемах блочных печей (ПТБ-10-160Э, ПТБ-10-64, ПТБ-10АЭ, ПТБ?10А, ПТБ-10Э, ПТБ-5-40Э, ПТБ-5-40А, ПТБ-5-63Э, ППН-3, ПТ-4-64Ж, ПТ-4-64К, ПТ-6,3/200, ПТ?16/150, ПТ-25/100 и пр.) и других технологических установок и/или для продувки инертным газом оборудования и трубопроводов на нефтегазодобывающих и перерабатывающих предприятиях, нефтебазах, базах нефтепродуктов и химических реагентов.

Блок состоит из :

  • Блока-укрытия,
  • Двух зеркально расположенных ресиверов объёмом по 20 м3 каждый,
  • Площадки обслуживания ресиверов,
  • и трубной обвязки с опорами.

Климатическое исполнение блоков – У, ХЛ, категория размещения 1 по ГОСТ 15150-69.

Пример записи обозначения при заказе: БСАП-Х,

где Х – производительность блока в нм3/ч.

Блок станции азотного пожаротушения производительностью 8 нм3
БСАП-8 ТУ 3641-051-71871052-2016.

Основные технические данные

Параметр

Значение

Значение

Значение

БСАП-8

БСАП-12

БСАП-50

Применяемая установка

АПТ-М8

АПТ-М12

АПТ-М50

Рекомендуемая марка воздушного компрессора

LF-7-10UV-475

LF-10-10UV-475

GA15-10FF-500

Рабочее давление воздуха (норма осушки и очистки соответствует 1 классу по ГОСТ 17433-80), кгс/см2

7-8

7-8

7-8

Мощность компрессора, кВт

5,5

7,5

15

Производительность установки, нм3/час

8-10

12-15

50

Концентрация азота, % об.

96±1

96±1

96±1

Давление азота на выходе из установки (при наличии указанного входного давления), кгс/см2

6-7

6-7

6-7

Давление азота в азотных ресиверах, кГс/см2

5-6

5-6

5-6

Степень осушки азота (температура точки росы), °С

-40…-50

-50

-60

Температура в помещении, где располагается установка, °С

+10…+40

+10…+40

+10…+40

Режим работы

Периодический

непрерывный

Гарантийный срок работы (с момента ввода в эксплуатацию), мес.

12

Нормативный срок работы установки, лет, не менее

5

Габаритные размеры блока ширина?длина?высота, мм:

3100?6550?3200

Габаритные размеры с площадкой ресиверов ширина?длина?высота, мм:

10600?10300?8265

Масса установки, нетто, кг

4980

5000

5000

Потребление электроэнергии, 220 В, 50 Гц (не включая компрессор), Вт

50

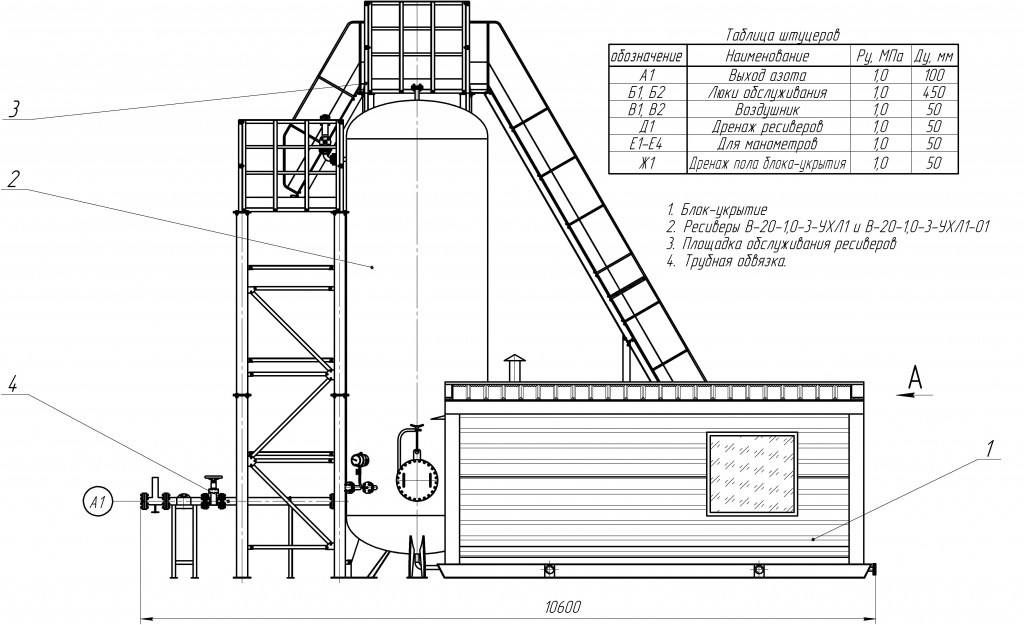

1 Главный вид

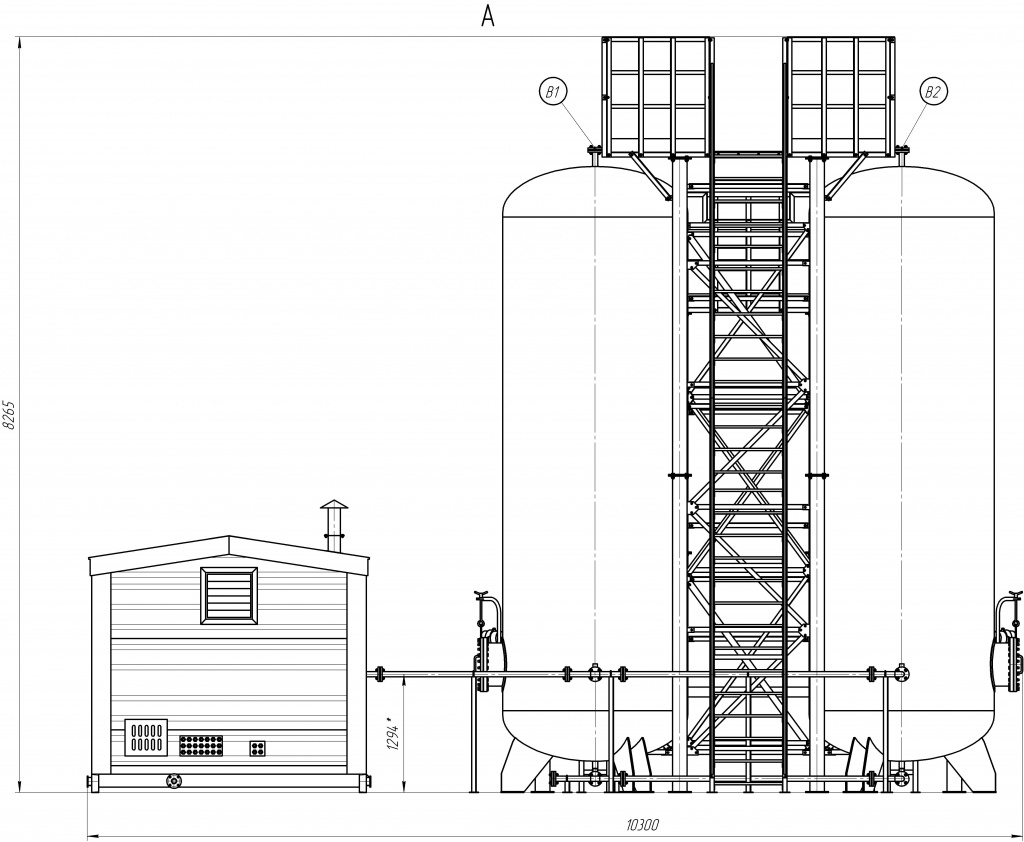

2 Вид по стрелке А

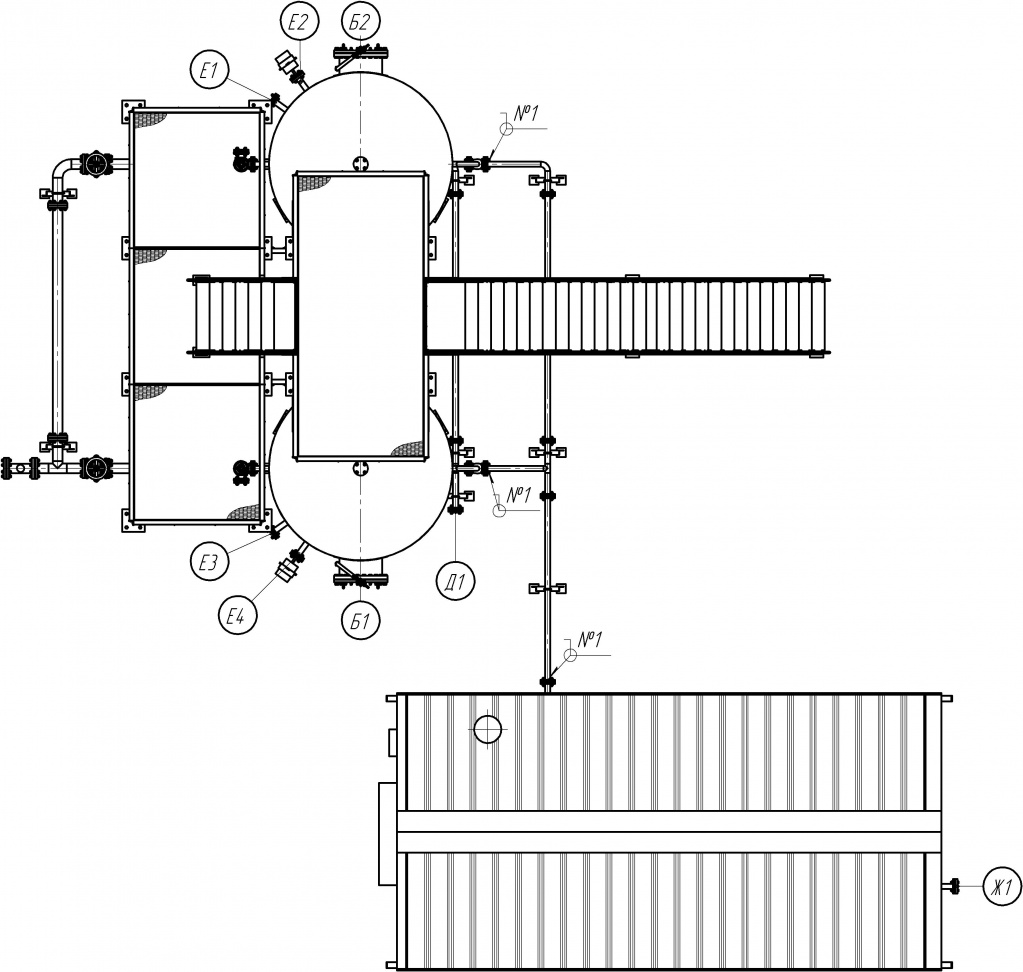

3 Вид сверху
